Intel представила первую в мире «гибридную» x86-совместимую архитектуру

[Ippolitovich]

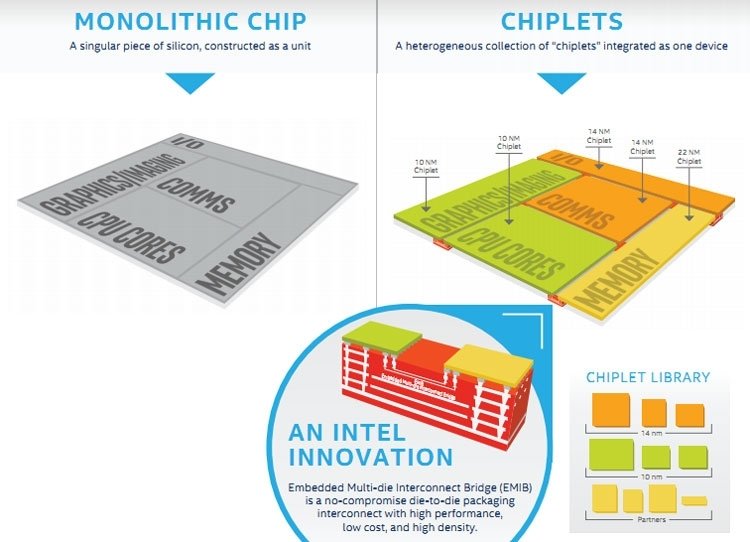

На мероприятии Intel Architecture Day глава подразделения Core and Visual Computing Group Раджа Кодури (Raja Koduri) представил первую в мире, по его словам, гибридную x86-совместимую микроархитектуру компании. Звучит излишне громко, но выглядит интересно и перспективно. На деле Кодури рассказал о новой 3D-упаковке разноплановых кристаллов в одно целое, но компактное решение. Фактически мы видим развитие идеи многочиповых упаковок, которая до этого была реализована компанией в виде упаковки EMIB (Embedded Multi-die Interconnect Bridge). Но если EMIB представляла собой бюджетный аналог 2.5D-упаковки (если сравнивать с мостом-подложкой для GPU AMD и NVIDIA с памятью HBM), то новая 3D-упаковка выводит Intel далеко вперёд по отношению к многочиповым продуктам тех же AMD и NVIDIA.

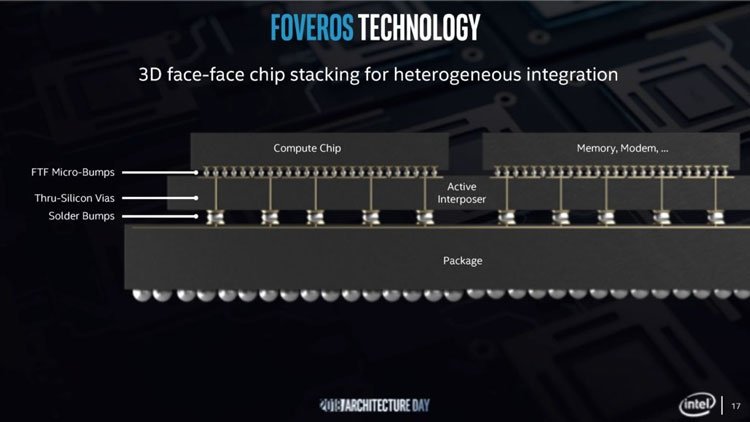

Что же предлагает Intel? Как и AMD, компания Intel говорит об отдельных кристаллах как о чиплетах (chiplets). Итоговый гибридный чип собирается из нескольких чиплетов, каждый из которых может быть выпущен в собственном техпроцессе с любыми технологическими нормами. Чиплеты распаиваются на мост-подложку — что-то типа упаковки Zen 2, но Intel говорит о необходимости идти дальше. Мост должен быть активным. Он должен содержать цепи по управлению шинами для связи чиплетов и должен компенсировать затухания и обеспечивать согласование линий. Фактически, мост-подложка — это отдельный микроконтроллер со сквозными соединениями металлизации типа TSVs, на который распаиваются чиплеты и который обеспечивает основу для сборки и упаковки гибридного решения в корпус типа BGA.

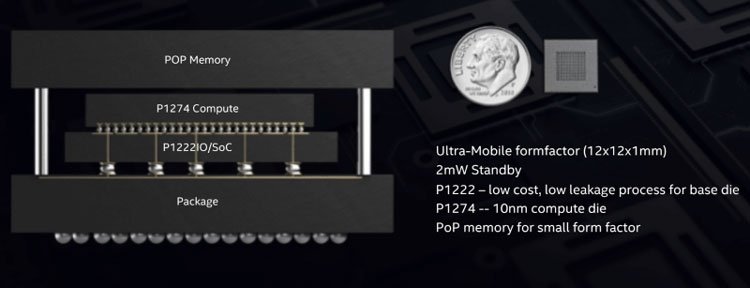

Самое интересное, что Intel готовится выпускать решения в новой упаковке менее чем через год — во второй половине 2019 года. Технология получила имя «Foveros». В качестве демонстрации Кодури показал прототип решения в упаковке со сторонами 12 мм высотой 1 мм с 10-нм логикой, установленной верхом на SoC, выпущенной в 22-нм техпроцессе (ориентировочно) и с памятью над логикой. Всё это входит в один компактный корпус. За счёт использования базовой логики (чипсета?), выпущенной с использованием не самого передового, но энергоэффективного техпроцесса, потребление всего чипа в режиме сна удалось снизить до 2 мВт.



По мнению Intel, дальнейшее действие закона Мура может быть продолжено только за счёт перехода на 3D-упаковку, что позволит снизить потребление решений и увеличить если не производительность, то функциональность за счёт гибридизации процессоров, SoC, FPGA, ускорителей и прочей сложной логики. И это не просто декларация — это план, реализация которого уже началась.
