Кремний для будущих чипов придётся нарезать в другом направлении, выяснили в IBM

[Ippolitovich]

Чем меньше становятся транзисторы, тем больше факторов влияет на их производительность. Как выяснили в компании IBM, производительность будущих транзисторов с круговыми затворами и наностраничными каналами будет заметно меняться в зависимости от ориентации кристаллов кремния, из которых они изготавливаются.

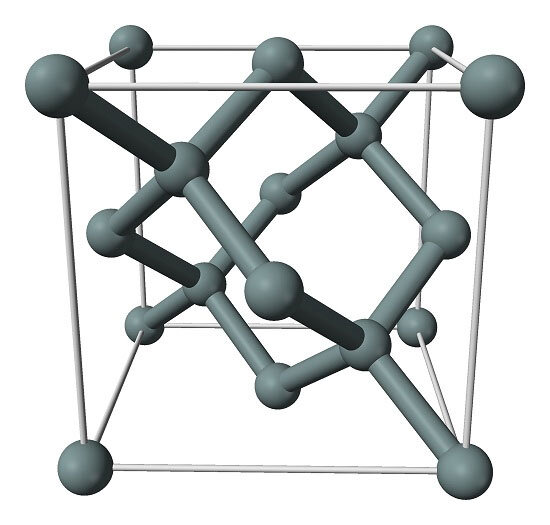

Известно, что кристаллическая решётка — это бесконечно повторяющееся чередование одинаковых комбинаций атомов в структуре вещества. В зависимости от выбора направления и места среза, проходящего через кристалл, на образовавшейся грани выступят те или иные сочетания атомов и связей между ними. Учёные давно выяснили, что каждая грань обладает своей дырочной и электронной проводимостью. Пока транзисторы были большими, это можно было не принимать во внимание. Однако при переходе к 2-нм транзисторам и компонентам меньшего размера ориентация кристаллов кремния уже заметно влияет на их производительность.

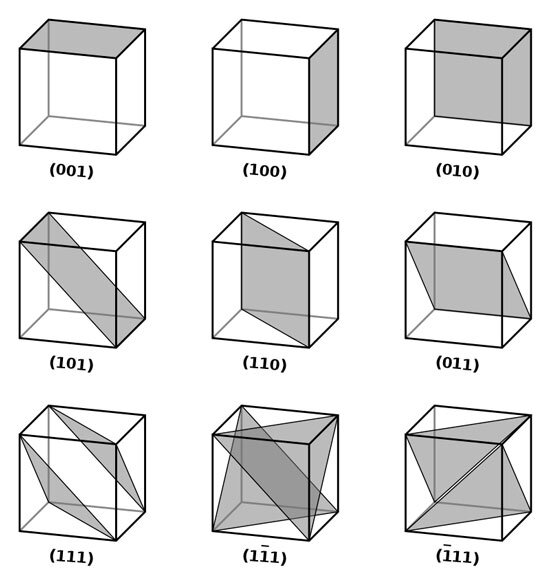

Традиционно в индустрии производства полупроводников кремниевую подложку нарезали в плоскости 001 так называемого индекса Миллера. В этой плоскости электронная проводимость наиболее высокая и она оказывает наибольшее влияние на производительность чипа. Дырочная проводимость существенно меньше, но до сих пор это было не критично. В случае создания транзистора из кремния на срезе 110 дырочная проводимость резко возрастает, а электронная немного снижается. В сумме эффект получается положительным и это будет иметь значение для производительности будущих транзисторов.



В принципе, транзисторы с вертикально расположенными затворами — FinFET, которые давно выпускаются и стали привычными, располагают каналами именно в срезе 110. Другое дело — будущие транзисторы с круговым затвором и наностраничными каналами — GAA. Наностраничные каналы будут располагаться параллельно плоскости традиционного среза кремния и лишатся выигрыша в виде ускоренной дырочной проводимости. Исследовательская группа IBM создала целый ряд вариаций пар GAA-транзисторов на кремнии с обеими ориентациями срезов. Транзисторы были с разным количеством каналов, с разными сечениями и с каналами разной длины. Во всех случаях транзисторы с ориентацией кремния 110 превзошли своих собратьев из кремния по срезу 001. Для более толстых каналов разница была меньше, но всё равно оставалась. Также транзисторы с электронной проводимостью (nFET) оказались чуть медленнее на срезе 110, чем на 001. Но заметно возросшая производительность транзисторов pFET (с дырочной проводимостью) на кристалле со срезом 110 это компенсировала.

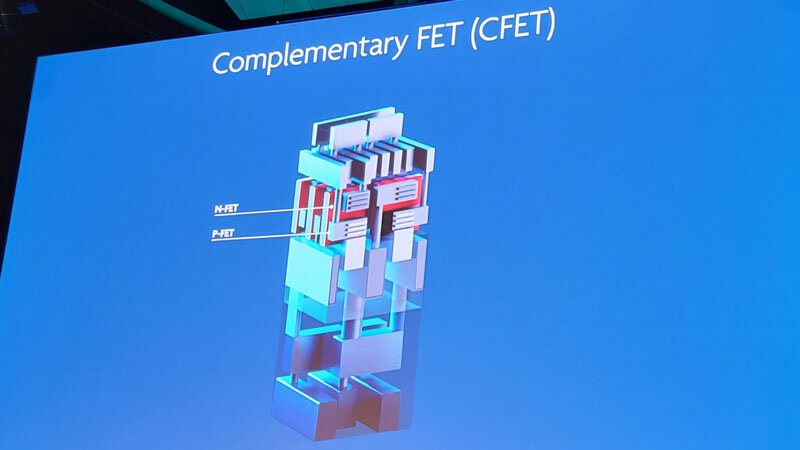

Также в компании IBM собираются найти способ уменьшить негативное влияние альтернативной ориентации на электронную проводимость. Кроме того, учёные изучат использование кремния с ориентацией 110 в транзисторах с 3D-наноструктурой, называемых комплементарными полевыми транзисторами (CFET). В этой архитектуре элементы nFET обычно размещаются поверх pFET, чтобы не увеличивать размеры чипов. Ожидается, что такие многоуровневые устройства появятся в течение 10 лет, и все три производителя микросхем с передовой логикой уже представили прототипы CFET в прошлом месяце на конференции IEDM 2023. В таком случае транзисторы pFET могут изготавливаться из кремния 110, а nFET — из кремния 001. В любом случае, это не решение завтрашнего дня. Вряд ли производители изменят ориентацию порезки кристаллов кремния до 2030 года. У них есть в запасе технологии, повышающие производительность чипов менее экзотическими способами.
