AMD показал «многоэтажку» из карт расширения с чипсетами для тестов платформы AM5

[Ippolitovich]

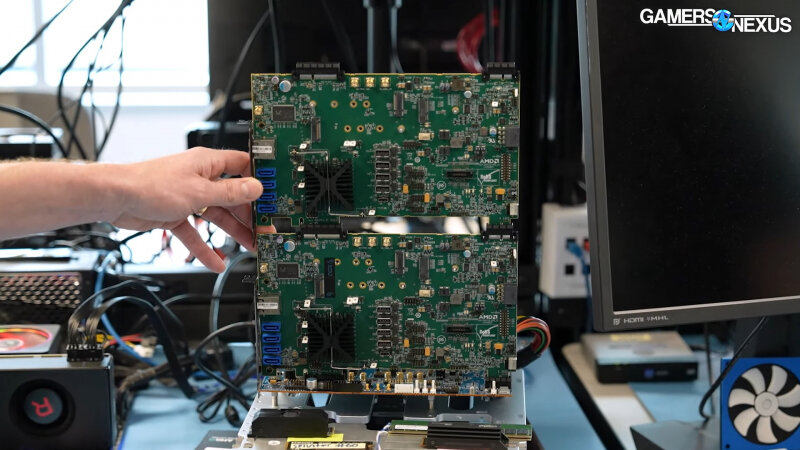

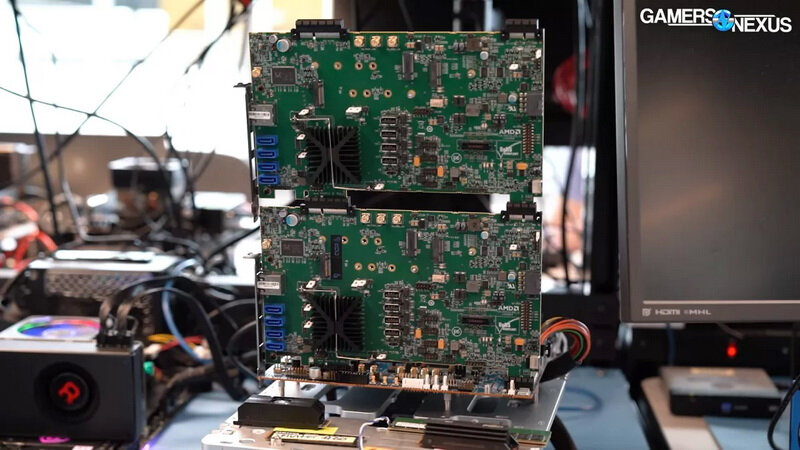

Инженеры компании AMD показали YouTube-каналу Gamers Nexus в рамках тура по своей лаборатории интересное и в некоторой степени весьма необычное оборудование для тестирования функциональности чипсетов AMD 600-й серии для материнских плат платформы AM5. Показанное оборудование представлено в виде карт расширения, которые можно устанавливать друг на друга, создавая любые конфигурации интерфейсов ввода и вывода, и тем самым имитировать почти все чипсеты AMD 600-й серии, а также их возможности, которые производители материнских плат предлагают в составе своих решений. По словам инженеров AMD, эти карты с чипсетами устанавливаются на референсную тестовую платформу (материнскую плату) с процессорным разъёмом Socket AM5, которая не имеет собственного чипсета, но оснащена разъёмом PCIe. В него-то подобная карта расширения и устанавливается. Каждая такая карта расширения имеет в верхней части переходник, позволяющий установить дополнительную карту расширения с ещё одним чипсетом, тем самым расширив набор доступных внешних разъёмов, поддержка которых обеспечивается тем или иным набором системной логики AMD. В дополнение к этому каждая карта расширения с чипсетом оснащена множеством различных портов. Набор включает несколько разъёмов SATA, USB нескольких версий, M.2 для SSD, LAN и других портов.

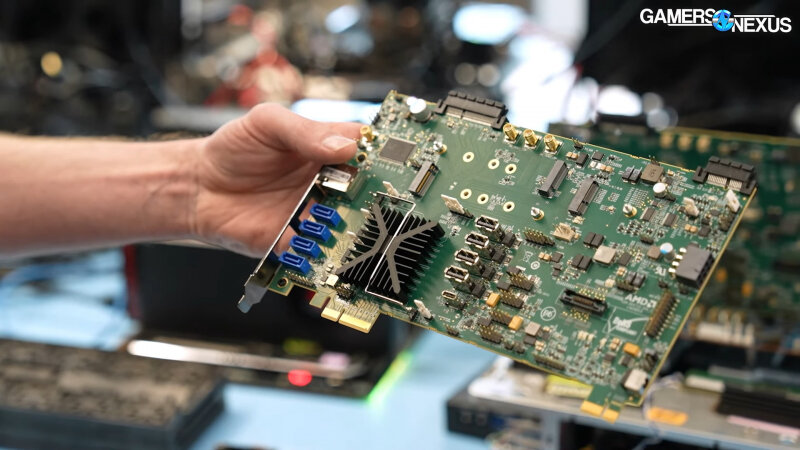

Карта расширения с чипсетом значительно упрощает задачу по тестированию возможностей новейшей платформы AM5 и процессоров Ryzen 7000. При использовании нескольких таких карт расширения, специалисты AMD могут симулировать различные конфигурации портов ввода-вывода. Например, одна карта симулирует чипсеты B650 и B650E, тогда как две уже являются воплощением X670 и X670E. Инженеры могут проводить проверки на работоспособность всех этих конфигураций. Кроме того, такие карты расширения позволяют AMD тестировать новые чипсеты без замены основной тестовой платформы (материнской платы), что снижает общую стоимость разработки и повышает её скорость.



Самая интересная часть заключается в том, что теоретически эти карты расширения с внешним чипсетом можно устанавливать друг на друга «бесконечно», тем самым создавая более сложные I/O-конфигурации, официально не предусмотренные стандартами платформы AM5. В AMD не пояснили, сколько именно можно установить друг на друга таких карт расширения, но, судя по всему, ограничения связаны лишь с возможностями интерфейса PCIe 4.0, который используется для их подключения.





Мультичипсетный подход компании AMD, который используется платформой AM5 (те же X670 и X670E — это ни что иное, как два установленных на материнскую плату и последовательно объединённых B650), уже успел вдохновить некоторых производителей. Например, компания ASRock ранее показала прототип карты расширения PCIe, которая позволяет превратить материнскую плату на чипсете AMD B650 в плату на более продвинутом чипсете AMD X670. Правда, этот продукт в продажу пока не поступил, и неизвестно, поступит ли.
