Блокер для карт ДРЕКрипт.
*****************************
bdre.hex - прошивка блокера карт DRE.
Используется самая распространёная схема блокера от Eterial, где DATA
приходит на ногу 13 микропроцессора, а уходит с ноги 09. Эти блокеры
когда-то применялись с картами НТВ+.
Микропроцессор PIC16F628.
Пик можно запрограммировать как на внешнем программаторе, так и в составе блокера.
Схема включения совпадает с ПИК картой или голдвафер.
АТР блокер выдаёт не из карты, а из собственной памяти ЕЕint, находится
с адреса 00 и должен быть записан таким, как у карты, или... как хочется.
Для различных карт он должен быть:
3B 15 11 12 CA 07 11 CA - Триколор Центр
3B 15 11 12 CA 07 14 CF - Триколор Сибирь
3B 15 11 12 CA 07 15 CE - Платформа HD
Уникальный адрес считывается с карты при установке в тюнер и сам
записывается в ЕЕint с адреса 0Ah. - четыре байта. Его можно прочесть, если
произвести обратное чтение прошивки из блокера.
Если в ЕЕint с адреса 12h записать 4 байта другого - фальшивого UA, то
он будет выдан в тюнер и все приходящие индивидуальные команды отсекутся
Очевидно, что первый байт фальшивого UA должен быть таким же, как и у карты,
так как иначе отсекутся и групповые команды.
Удачи i Pozdrawiam!
dziwak.
Дополнение. Вариант установки внутренего блокера.
Блокер для карты 52 и тюнеров опенбокс 820, да и 800, если не учитывать отсутствие апдейта.
Схема и конструкция были где-то ранее.
Второй вариант - встроеный в тюнер. Это если этот тюнер не планируется использовать ни для чего более, кроме как просмотра Триколора.

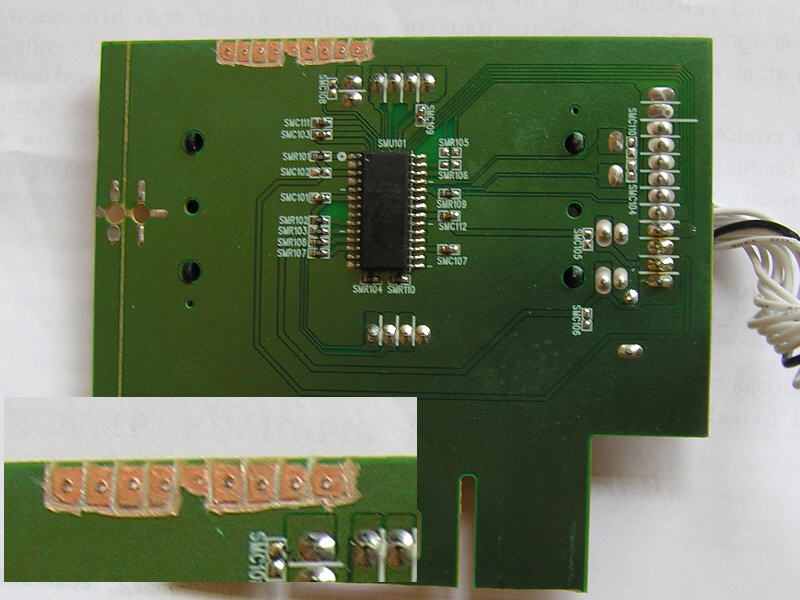

1. Сверлим отверстие под микросхему PIC16F628A и вырезаем контактные площадки. см. 820_1.JPG
2. Распаиваем панельку 18 контактов. Резистор SMR108 надо удалить. см. 820_2.JPG
3. распаиваем провода.... см. 820_3.JPG
4. Вид с другой стороны... см. 820_5.JPG
5. Если надо отключить блокер - в панельку установить перемычку. см. 820_4.JPG
Внимание! Не снимайте и не устанавливайте картоприемник под напряжением. Там на плате радиатор, а на нём + 18В, мне это обстоятельство стоило ПИКа и TDA8004....
Прошивка для PIC для внешнего и внутренего блокера - BDRE15.HEX Это для карты 52 триколора.
